摘要

  很多固体样品（塑料粒子、锂电粉体、医用高分子）不溶于卡尔费休试剂，无法直接投入滴定杯检测水分。卡氏炉（卡氏顶空加热炉）+ 库仑卡尔费休组合方案，通过加热释放样品水分，载气传输水汽进行滴定，是现行多项国标指定方法。本文以 AKD‑KS1900 多功能卡氏炉微量水分测定仪为例，梳理卡氏炉法测试的通用原理、核心优势、关键参数设置、常见误差来源，帮助用户快速规避测试陷阱。

一、工作原理简述

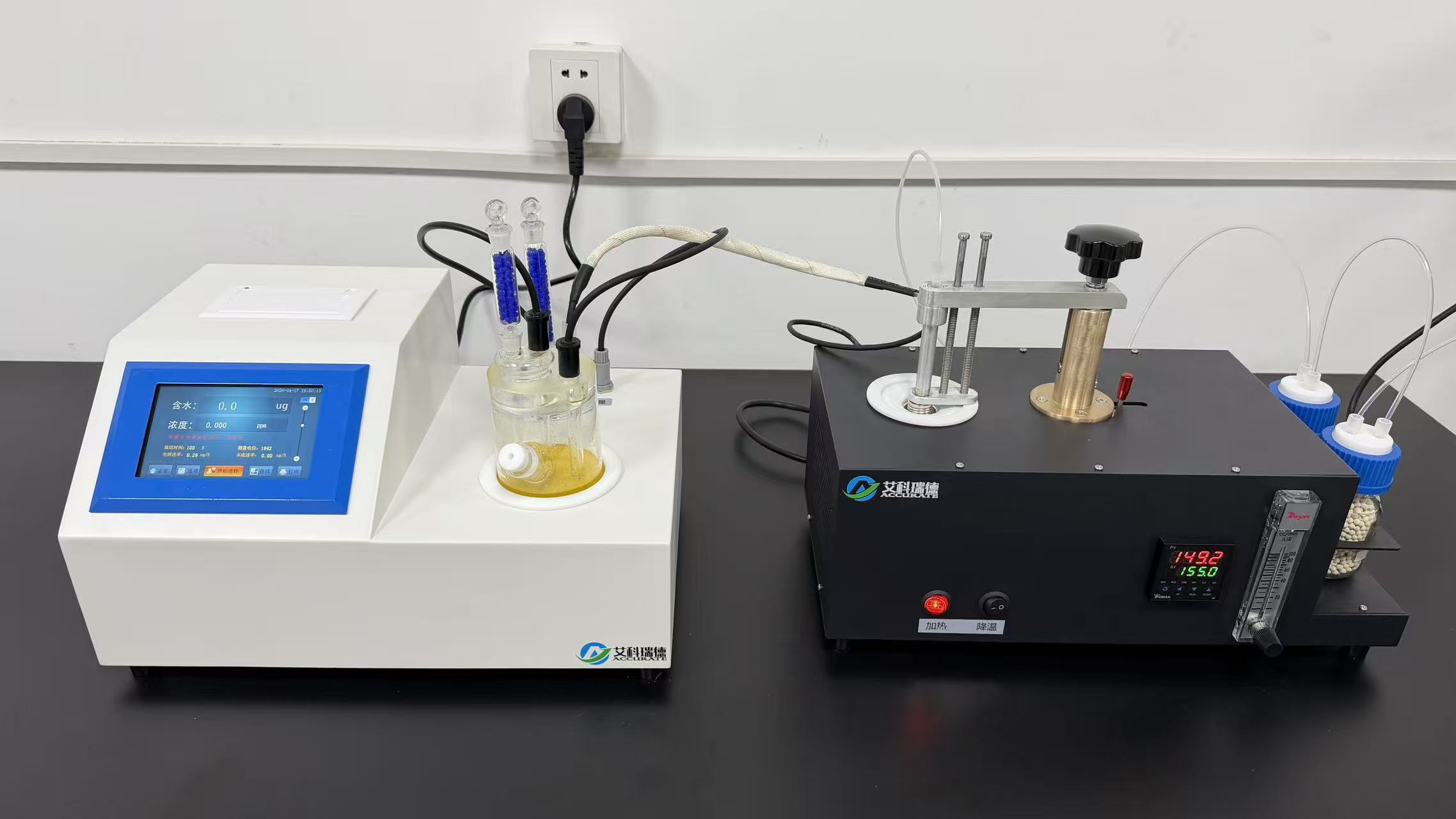

AKD‑KS1900 将卡尔‑费休库仑电量法主机和卡氏顶空加热炉集成配套：

固体样品密封在旋盖样品瓶内部；

加热炉升温，样品中游离水受热汽化为水蒸气；

加热保温管路 + 干燥载气，将水蒸气输送至卡尔费休反应杯；样品固体基体留在样品瓶，不进入滴定池；

在反应杯内，水蒸气参与卡尔费休反应，仪器依据法拉第电解定律，通过电解消耗电量换算水分质量，输出 ppm、%、mg/kg 等结果。

仪器指标：测量范围 3μg‑200mg 水；检出限 1ppm；分辨率 0.1μg 水；温控室温‑300℃；载气流量 0‑100ml/min；内置 8 种计算公式，5 组独立测试方法，存储 500 组数据，带内置热敏打印。

二、卡氏炉法核心优势

难溶固体均可测：不需要溶剂溶解样品，塑料、粉体、医用高分子等不溶固体均可检测；

保护滴定池电极：只有水汽进入反应杯，固体残渣留在样品瓶，减少电极污染，降低试剂耗材消耗；

密闭样品瓶，减少吸湿干扰：旋盖式样品瓶，样品称量后直接密封入瓶，无需转移样品；

保温加热传输管路：管路全程保温，防止水汽在管路冷凝，避免水分损失造成结果偏低；

自动空白补偿：微处理器自动扣除空白电流，有效补偿样品瓶、管路带来的本底水汽；

多行业国标适配：满足塑料 GB/T45128‑2025、锂电 GB/T24533‑2019、医用缝线 YY1116‑2020 等多项国标方法要求。

三、三大关键参数设置（决定数据准确性）

1、加热温度

温度过低：样品水分释放不完全，结果偏低；

温度过高：样品基体热分解，产生醛酮等挥发性物质，干扰卡尔费休反应，结果虚高。

实操建议：参考对应国标推荐温度；对于全新未知样品，做温度梯度试验，确认最佳释放温度。

2、载气流量

流量过大：容易把细小固体粉末吹入管路甚至滴定池，污染电极；

流量过小：水汽传输慢，测试时间拉长，峰拖尾，结果偏低；

通用参考：大多数固体样品 40‑80ml/min。

3、空白补偿

卡氏炉测 ppm 级微量水分，空白扣除至关重要。AKD‑KS1900 支持自动漂移补偿，测试前必须做空白，扣除样品瓶、管路残留水汽。

四、主要误差来源与规避

样品吸湿（高频误差）：吸湿性固体，取样、装瓶暴露空气时间过长，环境水汽被样品吸附，结果偏高；对策：快速操作，低湿度环境取样，样品瓶提前烘干。

温度设置不当：温度不足水分释放不完全；温度过高样品分解产生干扰物质。

管路冷凝：未开启管路加热保温，水汽在管路冷凝，水分无法到达滴定池；AKD‑KS1900 配备加热保温输气管路，规避该问题。

试剂失效：库仑电解液失效，出现电解长时间不结束；及时更换试剂。

样品称取量不合适：总含水量低于仪器检出限，数据波动大；预估样品水分，调整称样量，保证被测总水量落在仪器最优测量区间。

五、仪器常见故障快速排查（取自产品说明书）

仪器不能正常显示：检查电源、保险丝、电源开关；

显示过碘：微量注入少量纯水平衡试剂；检查测量铂电极是否短路；

显示开路：检查测量电极插头连接，检查连接线有无断裂；

打开电解不计数：检查电解电极接线；

电解长时间无法结束：检查库仑电解液是否失效。

六、适用样品总览

固体：各类塑料颗粒粉末、锂电粉体、可吸收医用缝线、橡胶、各类不溶性化工固体；

液体：电解液、绝缘油、有机溶剂；

气体：天然气、液化气、丁二烯等气体微量水检测。

七、总结

卡氏炉‑库仑卡尔费休法是目前固体微量水分检测权威方法，大量国标将其列为仲裁 / 标准方法。AKD‑KS1900 多功能卡氏炉微量水分测定仪，硬件指标、功能配置完全匹配各行业标准，兼顾固体、液体、气体样品检测，一台仪器覆盖多行业实验室微量水分检测需求。
