摘要

  可吸收外科缝合线（PLA、PGA、PVA 材质）的含水量直接影响产品降解性能、储存有效期。YY1116‑2020《可吸收性外科缝线》强制要求：聚丙交酯、聚乙交酯、聚乙烯醇材质缝线含水量≤0.05%（500ppm），检测方法采用附录 C 卡尔费休库仑法搭配加热干燥炉方式。

  缝合线高分子基材在卡氏试剂中不溶解，不能直接投入滴定杯；AKD‑KS1900 多功能卡氏炉微量水分测定仪，完全匹配 YY1116‑2020 附录 C 检测方法，实现医用缝线含水量标准化检测。

一、检测原理

  按照 YY1116‑2020 附录 C 原理：将可吸收缝线样品置于密封样品瓶内加热，样品内部水分受热蒸发；干燥载气将水蒸气送入卡尔费休库仑滴定池；通过库仑法定量水蒸气中的水含量，换算缝线样品含水量。

  整套设备实现样品不接触电解液，仅水汽进入反应杯，避免高分子基体对滴定体系的污染。AKD‑KS1900 温度范围室温‑300℃，温控精度 0.1℃，满足医用高分子缝线加热释放水分的条件。

二、适用样品与标准依据

样品： PLA、PGA、PVA 材质可吸收外科缝合线；其他类型可吸收缝线。

执行标准：YY1116‑2020《可吸收性外科缝线》附录 C 含水量试验方法。

三、仪器配置

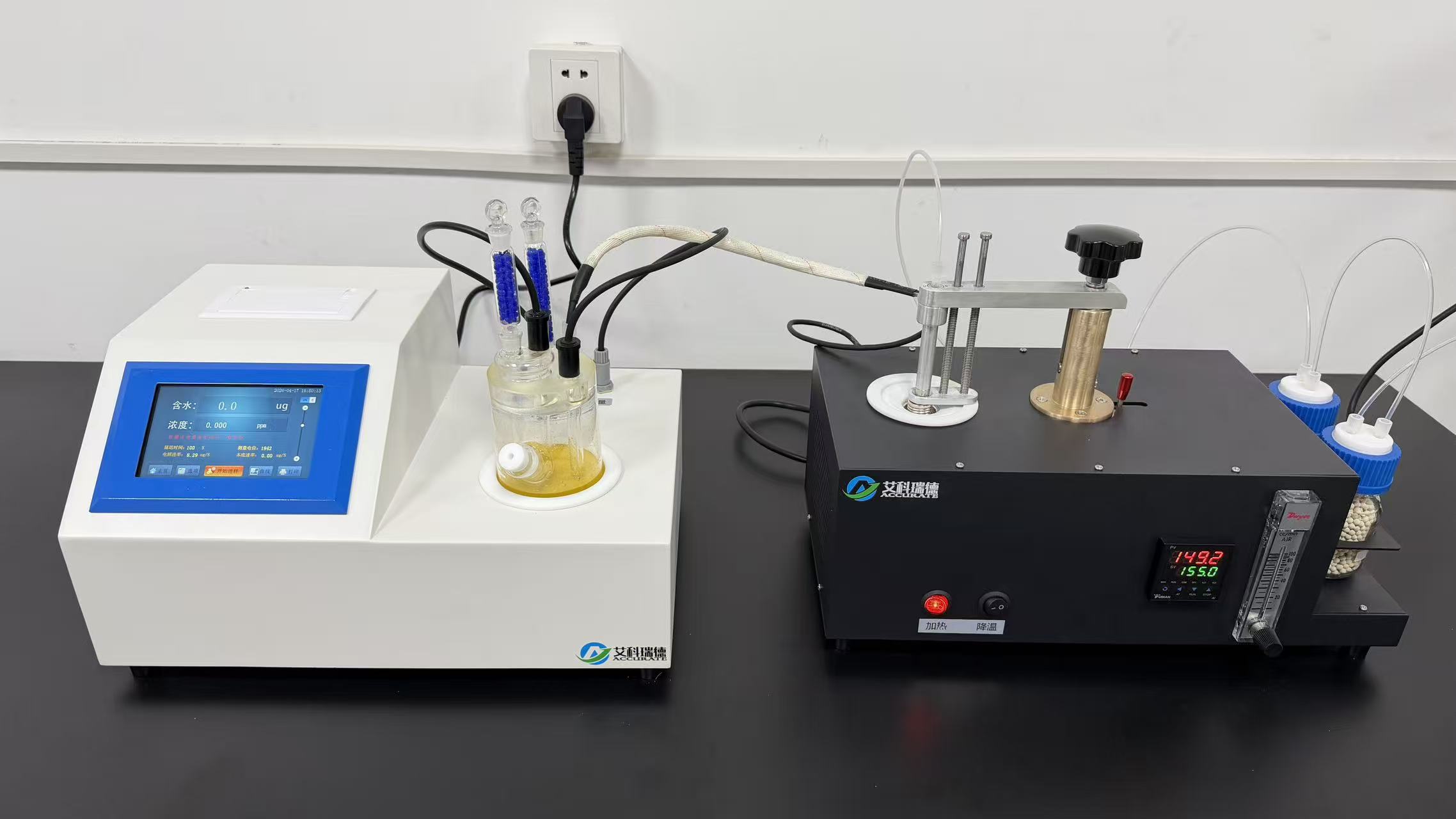

AKD‑KS1900 多功能卡氏炉微量水分测定仪；

万分之一电子分析天平；

干燥高纯氮气；

库仑卡尔费休电解液；

低湿度取样环境（操作环境湿度尽量≤10% RH，防止缝线吸水干扰结果）。

四、完整检测操作步骤

1、仪器准备

1）组装仪器，连接卡氏加热炉与主机保温传输管路，加入库仑电解液；开机预电解，使滴定池达到干燥平衡状态。

2）设置测试参数：加热温度140℃±5℃；载气流量 30‑50ml/min；开启自动空白补偿，扣除管路、样品瓶本底水分；用标准水做仪器标定确认准确度。

2、样品取样

取样取自密封完好的单包装缝线产品；在低湿度环境打开包装，将缝线剪为小段；快速称取适量样品（保证被测总水量在 30‑500μg 区间），迅速放入干燥样品瓶，拧紧旋盖，减少与潮湿空气接触时间。

3、样品测试

1）将装有缝线样品的样品瓶放入卡氏加热炉工位，扎入传输气针；

2）触摸屏调用缝线测试方法，录入样品质量；

3）按下开始，仪器自动加热，释放缝线内部水分，载气将水汽送入滴定池自动滴定；测试结束蜂鸣报警，屏幕提示测试完成；

4）仪器自动计算含水量，以质量百分比、ppm 输出；支持保存数据、打印报告，报告包含日期、样品编号等溯源信息。

4、平行样测试，评估重复性。

五、关键注意事项（医疗器械检测重点）

环境湿度是第一干扰源：缝线高分子极易吸湿，取样环境湿度必须严格控制，开封、剪样、装瓶全程快速操作；

温度设置：优先 140℃±5℃，不可温度过高，避免缝线高分子热降解产生挥发性物质，干扰卡尔费休反应，造成结果虚高；

空白补偿：每次测试批次前，必须做空白测试，AKD‑KS1900 具备微处理器自动空白电流补偿，消除系统本底；

只有水汽进入滴定池，缝线固体残渣留在样品瓶，不会污染电解电极，延长耗材寿命；

定期更换库仑电解液；仪器具备电极故障自检，出现短路、断路会自动提示。

六、合格判定参考（YY1116‑2020）

PLA/PGA/PVA 材质缝线：含水量≤0.05%；其他材质缝线按厂家技术要求判定。

七、方案小结

  医疗器械检测对结果可靠性、溯源性要求严苛。AKD‑KS1900 多功能卡氏炉微量水分测定仪完全匹配 YY1116‑2020 附录 C 检测方法，彩色触摸屏，内置多种计算公式，数据存储、打印功能齐全，适合医疗器械企业质检实验室、第三方检测机构开展可吸收外科缝线水分检测。
