摘要

  锂电池材料水分是关键质控指标：石墨负极、三元、磷酸铁锂粉体水分过高，会造成电解液水解、电池胀气、循环寿命衰减；电解液水分超标直接引发副反应。粉体类电池材料大多不溶于卡尔费休试剂，直接进样无法检测；AKD‑KS1900 多功能卡氏炉微量水分测定仪，基于卡氏加热炉顶空蒸发 + 库仑卡尔费休法，符合 GB/T24533‑2019 附录 B 石墨负极水分测定标准，可覆盖粉体固体、电解液液体两类样品检测。

一、检测原理

  固体粉体：样品密封于样品瓶，卡氏炉加热释放内部游离水分，干燥载气把水蒸气送入库仑滴定池，电解定量水分；粉体残渣留在样品瓶，不会污染电解池。

  电解液液体：可直接进样库仑滴定；也可使用卡氏炉模式测试，规避部分溶剂干扰。

  仪器测量范围3μg‑200mg 水，检出下限 1ppm，适配锂电行业 ppm 级微量水分管控需求。

二、适用样品

固体粉体：石墨负极、三元前驱体、磷酸铁锂、硅碳负极等锂电粉体；

液体样品：锂电池电解液、锂盐溶液；

参考标准：

GB/T 24533‑2019 锂离子电池石墨类负极材料附录 B 水分测定；

GB/T 19282‑2014 六氟磷酸锂产品分析方法（水分测定）。

三、仪器配置

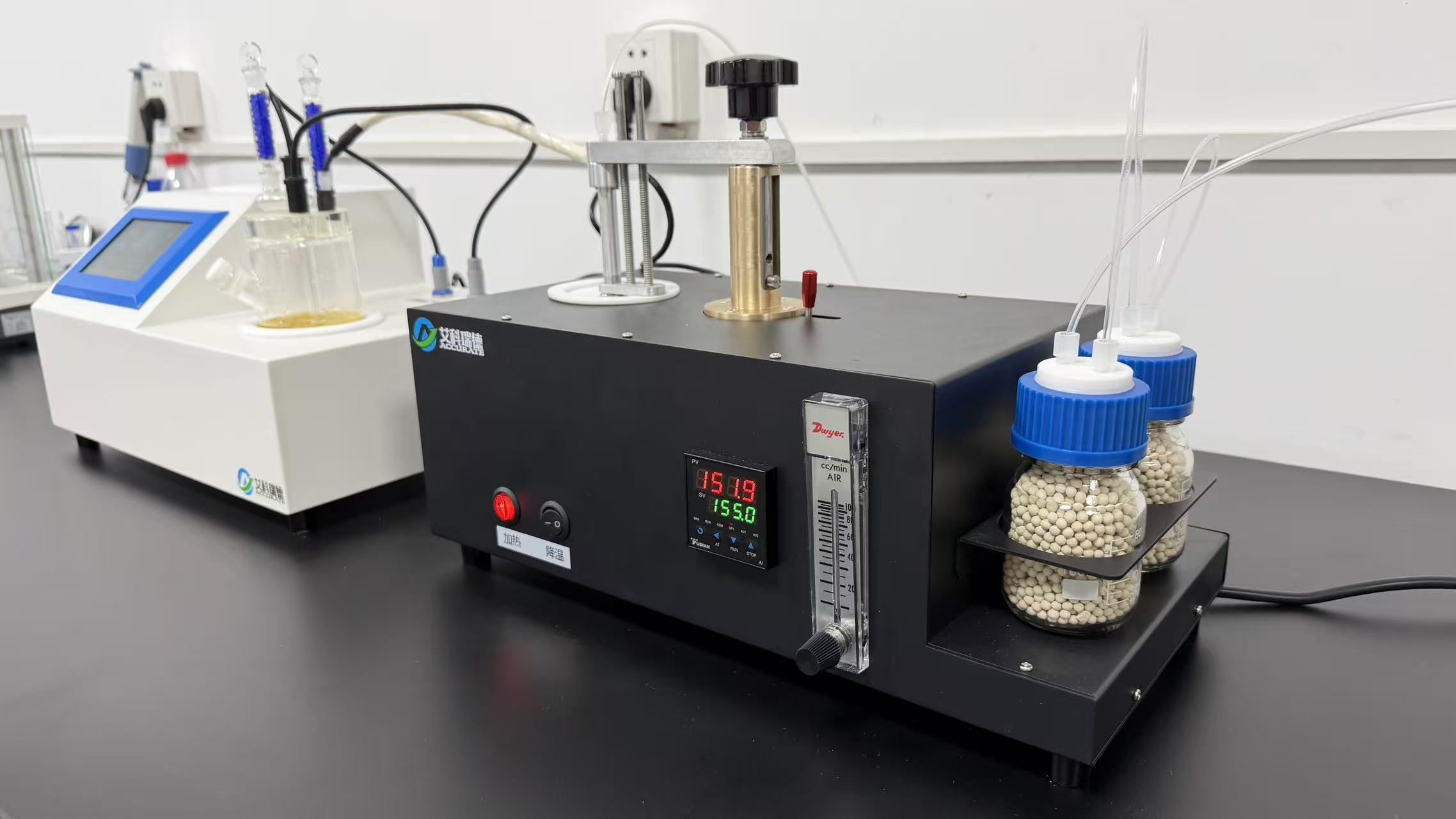

AKD‑KS1900 多功能卡氏炉微量水分测定仪、万分之一天平、高纯氮气、库仑卡尔费休电解液。

四、固体粉体（石墨负极为例）测试流程

仪器准备

  连接整套设备，装入库仑电解液，开机预电解平衡；设置加热温度 180‑220℃，载气流量 40‑60ml/min；执行管路与样品瓶空白扣除，消除环境水汽影响；使用标准水进行仪器标定，确认精度。

  AKD‑KS1900 支持自动漂移补偿，10 分钟富集时间内可可靠扣除空白，满足粉体微量测试需求。

样品取样（重中之重，严防吸潮）

  锂电粉体极易吸收空气中水分，取样尽量在手套箱 / 低湿度环境；快速称取 0.3‑1g 待测粉体，迅速装入干燥样品瓶并旋紧密封，避免接触空气吸湿带来结果偏高。

上机测试

  将样品瓶放入卡氏加热炉，扎入传输针；触摸屏调用锂电粉体专用测试方法，输入样品质量；点击开始，仪器自动加热蒸发水分，载气携带水汽进入反应杯完成库仑滴定；测试结束蜂鸣提示，自动输出 ppm、mg/kg、% 含量结果，可保存、打印数据。

平行测试，评估结果重复性。

五、电解液（液体）测试简要流程

电解液可以直接库仑进样测试：待仪器达到平衡状态，用微量进样针抽取电解液，通过进样口注入反应杯，仪器直接完成滴定，输出水分含量。

六、关键工艺参数参考

样品类型          加热温度         载气流量     行业管控参考水分

石墨负极         190‑210℃     40‑60ml/min       ≤200ppm

磷酸铁锂粉体  200‑230℃     40‑60ml/min       ≤300ppm

三元粉体         180‑210℃     40‑60ml/min       ≤250ppm

⚠️注意：温度不可过高，避免粉体中杂质高温分解产生干扰挥发物；粉体样品全程隔绝空气，防止吸湿；电解液注意隔绝水汽，进样针做好干燥处理。

七、仪器优势（锂电场景）

符合国标 GB/T24533‑2019 附录 B 方法要求，可用于来料检验、出厂检测；

顶空进样，粉体不会进入滴定池，保护昂贵的库仑电解电极，降低耗材损耗；

温控精度 0.1℃，流量 0‑100ml/min 可调，适配不同锂电材料水分释放特性；

0.1μg 高分辨率，适合 ppm 级别微量水分检测；内置 5 套独立测试方法，可分别保存负极、正极粉体的测试参数；

内置热敏打印机，直接打印样品编号、实验员、日期、ppm 结果，满足实验室记录溯源要求。

八、常见故障提示

测试结果偏高：多半是取样过程样品吸潮；样品瓶未烘干；空白没有扣净；

结果偏低：加热温度不足，水分释放不完全；载气流量过低，水汽传输滞后；

仪器提示过碘：参照说明书，微量注入少量纯水平衡试剂，不要使用大体积进样器。

九、方案总结

锂电材料水分管控对设备抗干扰、空白补偿、低检出限要求高。AKD‑KS1900 卡氏炉微量水分测定仪，将卡氏顶空加热炉和库仑卡尔费休结合，固体粉体无需溶解，同时兼顾电解液液体样品，完整覆盖锂电产业链水分检测需求，满足实验室合规检测。
